ОПИСАНИЕ

Серия HVS-ONQ – версия высоковольтных коммутирующих устройств для работы с ячейкой Поккельса, оснащённая набором защит и обратных связей. Коммутаторы данной серии предназначены для формирования импульса напряжения с резким нарастанием и плавным спадом на нагрузке малой ёмкости и характеризуются высокой надёжностью в сочетании с оптимальными габаритными размерами.

ОСОБЕННОСТИ

• Рабочее напряжение до 10 кВ
• Ёмкость нагрузки до 100 пФ
• Длительность импульса по полувысоте от 300 нс
• Управление стандартным TTL сигналом

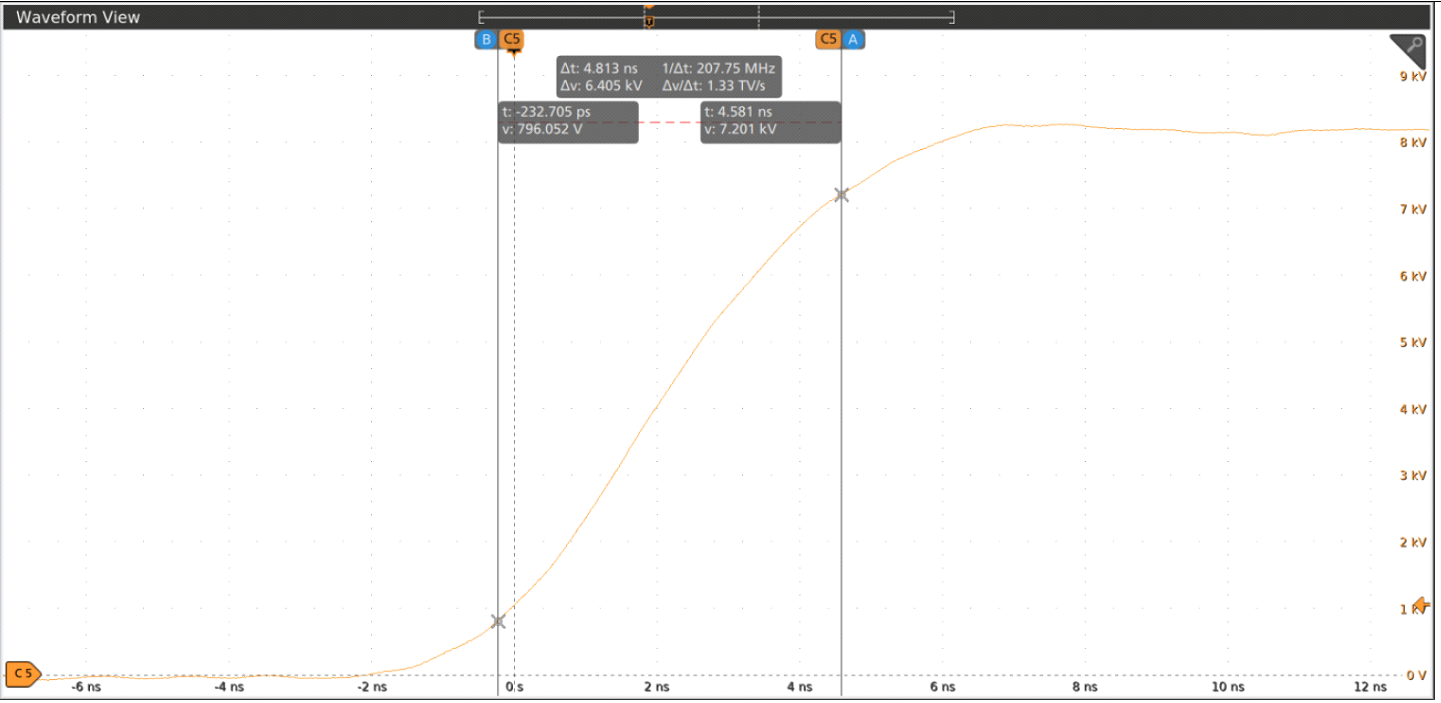

• Время нарастания напряжения от 3 до 30 нс
• Время спада напряжения от 200 нс
• Максимальная частота непрерывной работы - до 400 кГц
• Напряжение питания 12 В
• Возможность коммутации напряжения от 0 В до максимально допустимого
• Высокая стабильность напряжения на вершине импульса
• Время задержки открытия/закрытия не более 220 нс
• Встроенный pull-down резистор
• Высокая надёжность, помехоустойчивость и стойкость к вибрациям
• Экстремально низкий температурный дрейф параметров
• Ресурс работы не менее 80000 часов при частоте 1 кГц (для сравнения: у разрядников и тиратронов этот показатель составляет от сотен до нескольких тысяч часов)
• Полная гальваническая развязка управляющего модуля
• Возможность подключения в контур с «плавающей землёй»
• Защита от превышения температуры
• Защита от повышенного/пониженного напряжения
• Защита от переполюсовки
• Возможность подключения внешних датчиков
• Возможность надёжного крепления в пользовательскую систему

ПРИМЕНЕНИЕ

Управление электро-оптическим затвором в импульсных лазерах и лазерных усилителях, коммутация ёмкостной нагрузки, НИОКР.
